Схема подключения светодиодного светильника: пошаговая инструкция и советы эксперта

Правильное подключение LED-светильника — залог его долгой и безопасной работы. В этой статье мы разберём типовые схемы, расскажем, как подключить светильник через выключатель, как соединить два и более приборов, и на какие ошибки чаще всего допускают новички. Информация будет полезна как для домашних мастеров, так и для профессиональных электриков.

1. Подготовка к подключению: безопасность и инструменты

Перед любыми работами с электричеством обязательно отключите питание на вводном автомате или пробках. Убедитесь в отсутствии напряжения с помощью индикаторной отвёртки или мультиметра. Подготовьте инструмент: бокорезы, стриппер, отвёртки, клеммники (WAGO или винтовые), изоленту, дюбели для крепления.

Провода выбирайте по нагрузке: для одного светильника мощностью до 100 Вт достаточно медного кабеля сечением 1,5 мм². Для нескольких светильников или мощных прожекторов может потребоваться 2,5 мм². Не забывайте про заземляющий провод (жёлто-зелёный) — он обязателен для металлических корпусов.

2. Схема подключения светодиодного светильника через выключатель (220 В)

Классическая схема для любого светильника, включая LED, выглядит так:

• Фаза (L) от электрощита приходит на выключатель.
• От выключателя фаза идёт к светильнику (на клемму L).
• Ноль (N) от щита подключается напрямую к светильнику (клемма N).
• Заземление (PE) — на корпус светильника.

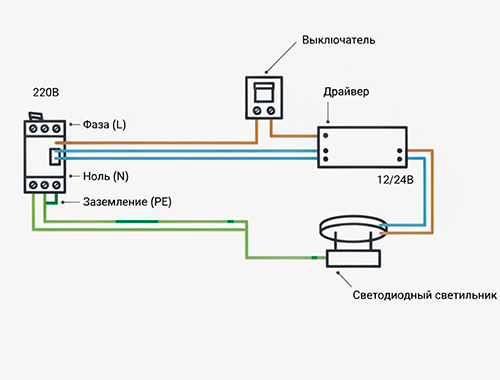

Схема подключения светильника через выключатель

Таким образом, выключатель разрывает фазу, а не ноль. Это требование электробезопасности: при выключенном светильнике на его клеммах не должно быть опасного напряжения.

Если светильник оснащён встроенным драйвером, то на его вход подаётся 220 В, а светодиодный модуль уже подключён внутри. Если драйвер внешний, то 220 В подаётся на вход драйвера, а его выход (12/24/36 В) соединяется со светодиодным модулем.

3. Подключение блока питания для LED-лент и низковольтных светильников

Для светодиодных лент и некоторых светильников используется блок питания (драйвер), понижающий напряжение до 12 или 24 В. Схема подключения блока питания LED:

1. 220 В (фаза и ноль) подаются на входные клеммы блока питания (обычно обозначены L и N).
2. С выхода блока питания (клеммы +V и -V) снимается постоянное напряжение, которое подаётся на ленту или светильник.
3. Важно соблюдать полярность: плюс к плюсу, минус к минусу.

Мощность блока питания подбирайте с запасом 20–30% от суммарной мощности подключаемых светодиодов. Например, для ленты 12 В мощностью 60 Вт нужен блок питания на 80–100 Вт.

4. Как подключить два светильника и более

Если требуется подключить 2 светильника к одному выключателю, используйте параллельное соединение:

• Фаза от выключателя приходит на клемму L первого светильника, затем перемычкой — на клемму L второго.
• Ноль аналогично: на N первого, затем на N второго.
• Заземление — последовательно на все корпуса.

Параллельная схема обеспечивает независимую работу каждого светильника: если один выйдет из строя, второй продолжит гореть. Последовательное соединение для светильников 220 В не применяется.

Для подключения потолочных светильников (люстр, панелей) принцип тот же: фаза, ноль, земля. Если люстра имеет несколько групп ламп, то фазы разных групп заводятся на отдельные клавиши выключателя.

5. Частые ошибки при подключении LED-светильников

1. Разрыв нуля выключателем. Это опасно: на светильнике может оставаться фаза. Всегда разрывайте только фазу.
2. Игнорирование заземления. Для металлических корпусов это чревато поражением током.
3. Неверный выбор сечения провода. Тонкий провод греется и может стать причиной пожара.
4. Плохой контакт в скрутках. Используйте клеммники, а не скрутки. Плохой контакт — причина мерцания и нагрева.
5. Подключение светодиодной ленты без блока питания. Лента на 12/24 В сгорит от 220 В мгновенно.
6. Несоблюдение полярности при подключении драйвера или ленты. Может привести к выходу из строя.

6. Проверка и запуск

После подключения проверьте все соединения на прочность, убедитесь, что оголённые провода не касаются друг друга. Подайте питание и проверьте работу выключателя. Если светильник мерцает или не горит, немедленно отключите питание и проверьте схему.
